“簡単な”OS インストール方法とは?
2021.12.21
製品開発は立ち上げに時間がかかる。そう思っていませんか?
Toradexならオペレーションシステムやアプリケーションを選択してインストー
「Easy installer」を使用する事により、
次の様に、簡単な手順でLinuxコマンドが打てるようになるのです。
目次
1.はじめに
2.事前準備
3.接続方法
4.OSインストール
4-1. Easy installer がインストールされている場合
4-2. Easy installer を再度インストールする場合
1.はじめに
本手順書にはEasy installerを用いたOS インストール方法を記載しています。
手順に従ってインストールを行って下さい。(使用製品:Apalis i.MX6Q 2GB IT V1.1B)
2.事前準備
本手順書では下記を用いてOSのインストールを行います。
※括弧内は今回使用するToradex製品
ソフトウエアは事前にインストールを行って下さい。
ハードウエア
◆ Toradex製品
・CPUモジュール ( Apalis i.MX6Q 2GB IT V1.1B )
・キャリアボード ( Apalis Evaluation Board ) ※ I/Oボード
・ディスプレイ ※DVI出力可能な製品
・DVI to DVI ケーブル
・LAN ケーブル
・USB A ( マウス )
・アクセサリーキット
- USB A to B ケーブル
- USB A to Micro B ケーブル
- AC/DC パワーアダプター
ソフトウエア
◆ エミュレーター
・Tera Term
URL:( https://forest.watch.impress.co.jp/library/software/utf8teraterm )
◆ リモートデスクトップ接続
・VNC Viewer
URL:( https://www.realvnc.com/en/connect/download/viewer )
3.接続方法
① CPUモジュールをキャリアボードに斜めに挿入します。
この時、赤丸で囲った箇所が正しく装着出来ているか確認します。
② ケーブル類をPCやディスプレイに接続します。
ディスプレイは必ずDVIを使用してください。
デフォルトの設定がDVI設定の為、他の接続では画面出力されません。
DVI接続が出来ない場合、VNC Viewerを使用し画面出力を行って下さい。
4. Easy installer を用いたOSのインストール方法
4-1. Easy installer がインストールされている場合
① ケーブル類を接続した後、パワースイッチを押してください。

② 正しく接続出来ている & Easy installerがインストールされている場合、下記の様なGUIが出ます。
赤線 (Toradex Embedded Linux Reference Multimedia Image)をクリックし、インストールします。

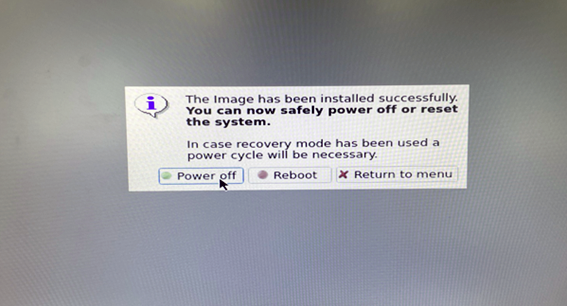

③ ダウンロードが完了したら、ポップアップに従い電源を落とした後、再起動します。
上記①~③の手順で、Easy installerを用いたOS インストールは完了です。
④ その後、Tera Termを起動し、管理者権限 ( rootユーザー ) でログインします。
上記を以て、Linuxコマンドが打てるようになります。
4-2. Easy installer を再度インストールする場合
1度Easy installerを使用し、OSをダウンロードすると、Easy installerは使用できなくなります。
これは、Easy installerの保存領域を、インストールするOSで上書きするため起こります。
※ メモリ領域の節約のためにこのような処理が行われます。
再度、Easy installerを利用したい場合は、Easy installerをインストールする必要があります。
① ” 3.接続方法”で接続した様にケーブル類を接続した後、Tera Termを立ち上げ、シリアル接続で登録します。
② baudレートを変更します。( 設定 → シリアルポート → スピード → “115200” )
③ Easy installerをインストールする為、recovery modeへ遷移させる必要があります。
パワースイッチを押した後、直ぐに接続しているPCのエンターキーを押し、recovery modeへ遷移させます。

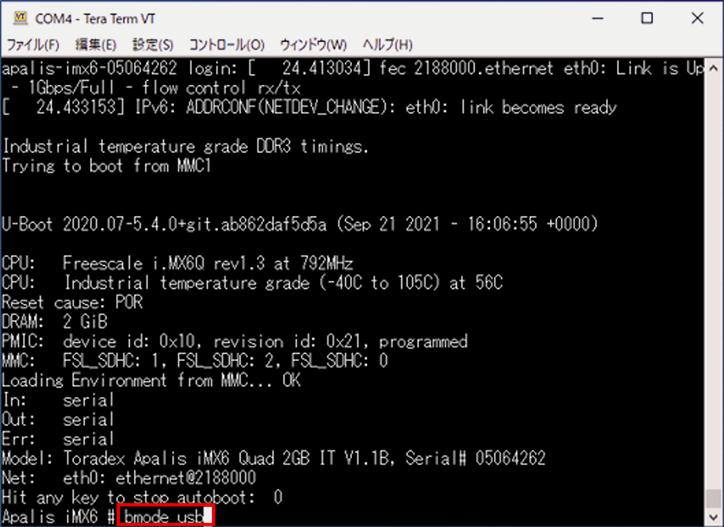

④ Tera Term上でbmode usbコマンドを打ち、接続しているPCよりrecovery アプリを立ち上げます。
※下記より該当モジュールのイメージをダウンロード後、” recovery-windows.bat “を立ち上げます。
( https://developer.toradex.com/knowledge-base/toradex-easy-installer-os-and-demo-images )
⑤ “ Welcome to The Toradex Easy Installer “ と表示が出たら成功です。
※ 注意:現段階ではプログラムはRAMに展開されている為、
電源を落とす、リセットを行うと手順③からやり直す必要があります。
⑥ 画像の様に、” Toradex Easy Installer “ を選択しインストールします。
⑦ ダウンロードが完了したら、ポップアップに従い、電源を落とします。
上記①~⑦の手順で、Toradex Easy Installerのインストールは完了です。
